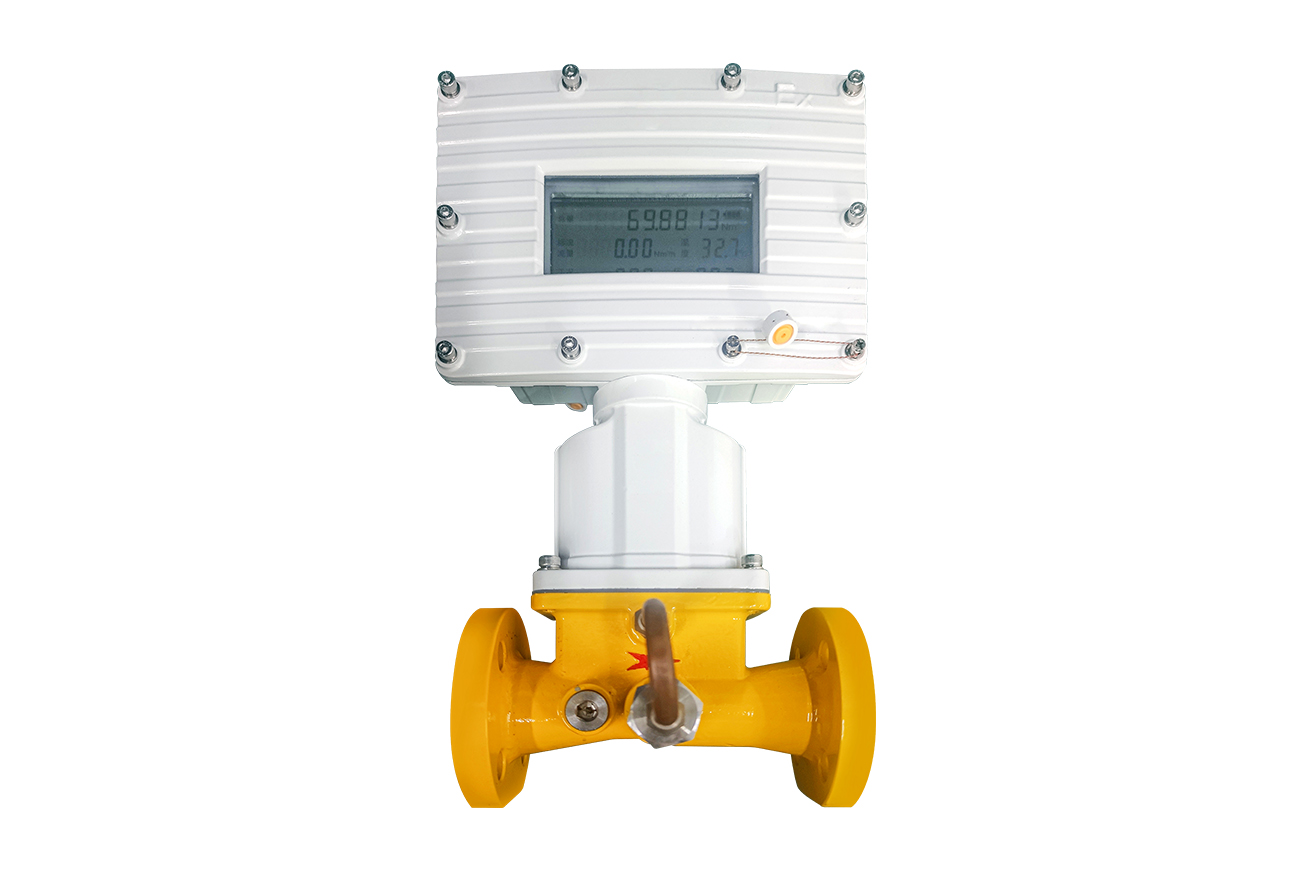

旋進旋渦流量計
性能特點
● 無可動部件、無磨損、免維護；
● 集壓力、溫度、流量傳感器于一體，可自動進行溫壓補償和壓縮因子自動修正，特殊設計的流量傳感器，提高抗震、抗干擾性能；
● 很短的前后直管段，節約安裝成本；
● 超低功耗，內電池供電，1節鋰電池使用壽命長達5年；
● 可選配遠紅外遙控操作，方便復雜環境中數據采集；
● 檢測探頭的壓電晶體采用四片壓電陶瓷貼片，抗污染好，壽命長；
● 多種信號輸出：脈沖信號；4~20mA;
● 與專用Modem配套，實現RS485通訊；通過電話網絡，自動讀取儀表數據；
● 采用EPROM數據存貯技術，長期保存工作參數數據；
● 檢測探頭材料具有多種選擇，例如304，316,316L，鈦合金，哈氏合金等；
● 流量積算儀可180°旋轉，方便不同流向安裝；
● 采用先進的雙探頭旋進式流量傳感器技術，抗干擾能力強、精確度高、無機械傳動部件、不易腐蝕、結構緊湊、可靠性高、穩定性好、維修量小。
技術參數
●主要技術參數
A)公稱通徑：DN20~DN300
B)流量范圍：1m3/h~6500m3/h
C)工作壓力：1.0~16MPa
D)準確度等級：1.0級、1.5級(重復性：小于基本誤差限絕對值的1/3)
●環境條件
A)環境溫度：-30℃~+60℃;-40℃~+70℃(訂制)
B)相對濕度：≤95%
C)大氣壓力：86kPa~106kPa
●工作條件
A)介質溫度：-20℃~+60℃,-20℃~+130℃，-20℃~420℃（訂制）
B)公稱壓力：1.0MPa~16MPa
C)適用介質：天然氣、城市煤氣、丙烷、氮氣、工業惰性氣體等氣體和蒸氣
●輸出信號
A)脈沖信號：0~5kHz
B)電流信號：4~20mA,負載電阻≤7500(24V供電),含二線制和三線制
C)數字通訊：RS232、RS485、HART及無線RTU(A11協議)
●供電電源
A)內電源：一節3.6V鋰電池，工作電流80μA(就地顯示),使用壽命5年以上
B)外電源：24VDC,外電源工作時，自動切斷內電源。整機功耗≤1w，工作電壓范圍DC24V±10%
●電氣接口
M20×1.5內螺紋
●設計標準
JJG1121-2015“旋進旋渦流量計檢定規程”
●防爆標準
GB3836.1-2021“爆炸性環境第1部分：設備、通用要求”
GB3836.2-2021“爆炸性環境第2部分：由隔爆型“d”保護的設備
●防爆標志
Ex db lIB T4 Gb
●防護等級
IP65
●連接方式
法蘭連接
●標準狀態條件
P=101.325kPa T=293.15k

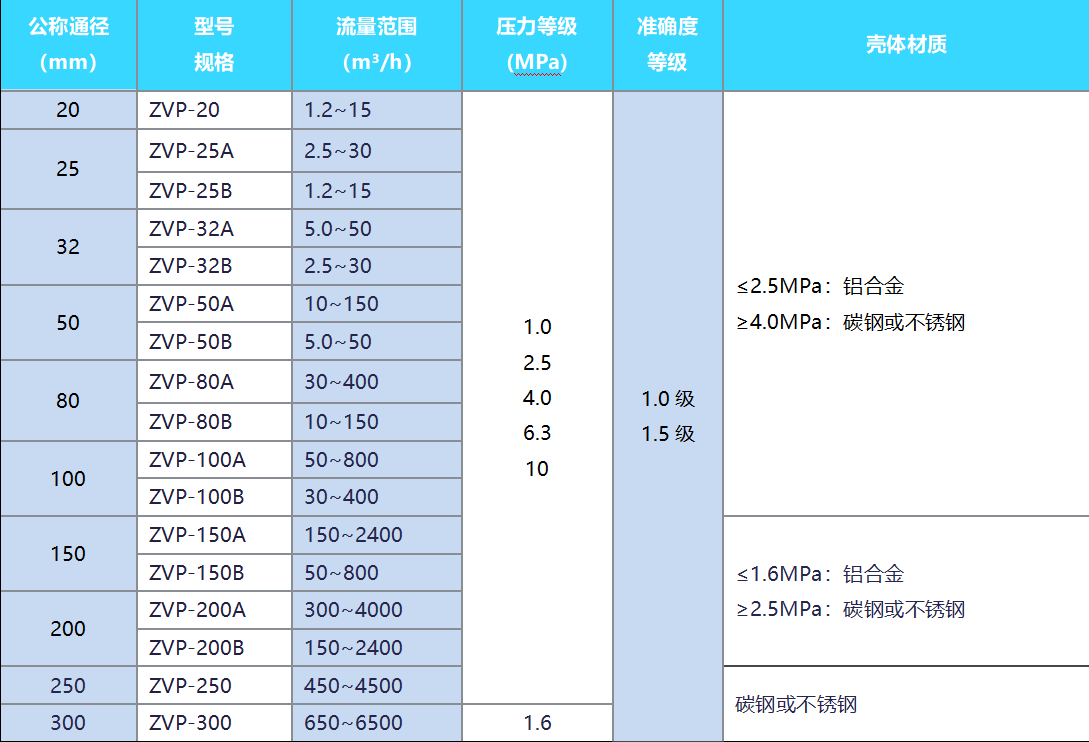

●規格和流量范圍
●數據存儲功能
能夠存儲的數據包括：
最近512次流量計啟動、停止日期時間和對應的總量記錄；最近256條日總量記錄，包括日期；最近60個月的月總量記錄，包括日期；
最近5條關于溫度出現故障時的記錄，包括日期、時間；最近5條關于壓力出現故障時的記錄，包括日期、時間；最近5條關于電池電量低的記錄，包括日期、時間；最近5條關于磁攻擊的記錄，包括日期、時間；
最近256條壓力超標開始記錄，包括超標的壓力值、日期、時間；最近256條壓力超標結束記錄，包括超標的壓力值、日期、時間；
最近256條工況流量超標開始記錄，包括超標的流量、百分比、日期、時間；最近256條工況流量超標結束記錄，包括超標的流量、百分比、日期、時間；最近256條每天最大流量記錄，包括流量、日期、時間；
最近4096條狀態記錄等，包括工況流量、標況流量、溫度、壓力、時間、日期(存儲時間1~24小時可選擇);
以上存儲數據可利用上位機通過RS-485接口進行讀取，也可在流量積算儀上直接查詢(最近1000條狀態記錄除外)。一臺上位機最多能管理32臺流量計的上傳數據。
外形尺寸

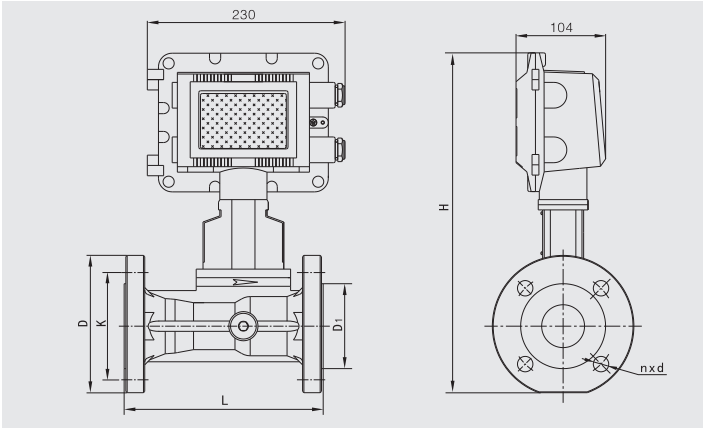

流量計外形尺寸圖

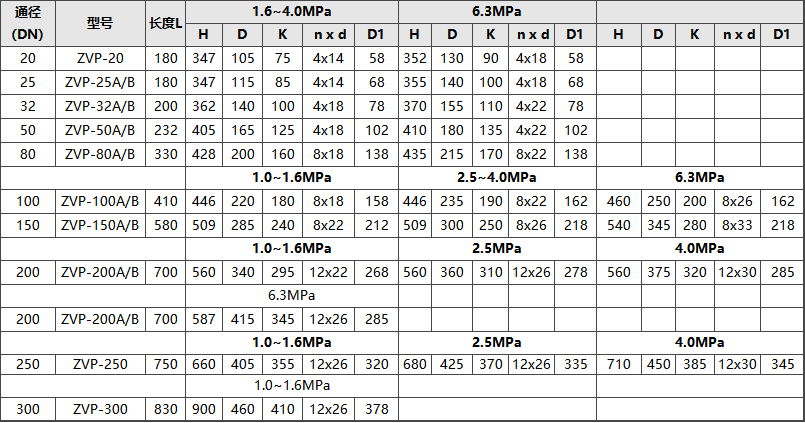

連接尺寸表
法蘭執行標準：GB/9113-2010
